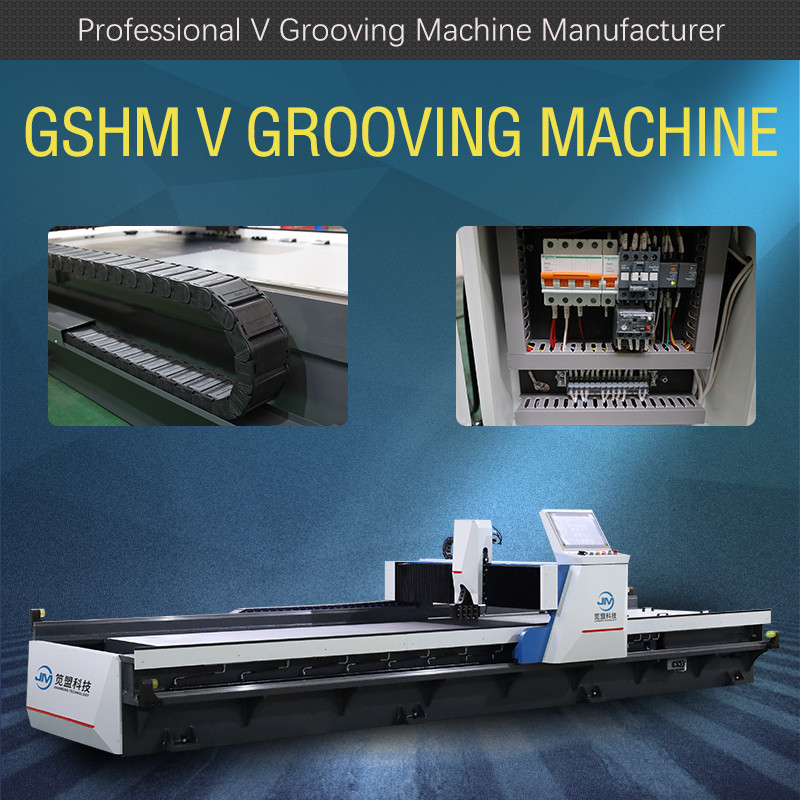

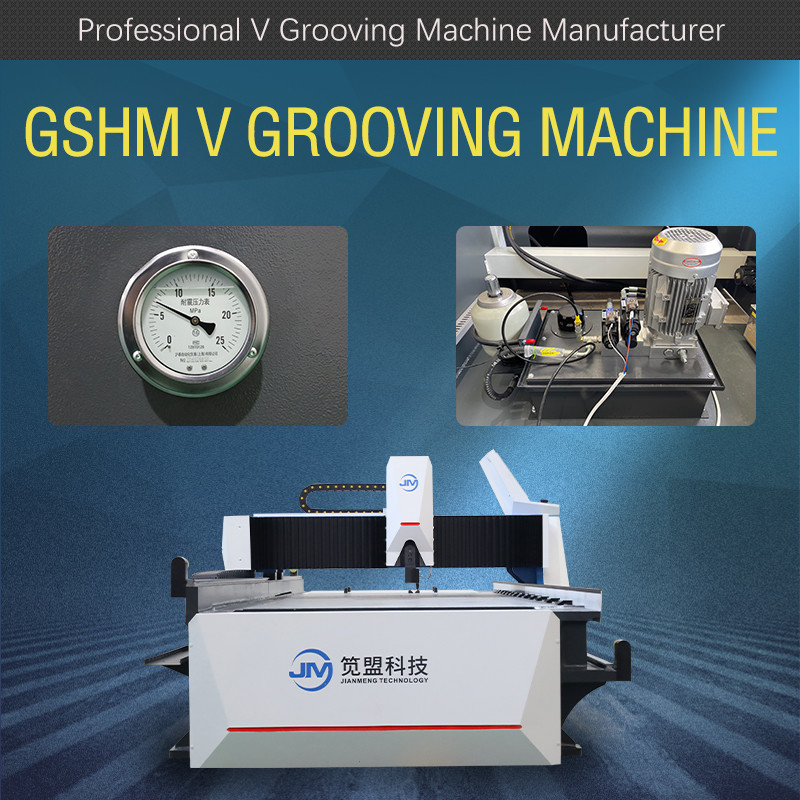

Máquina de corte horizontal precisa de V para a produção do Signage com movimentação hidráulica

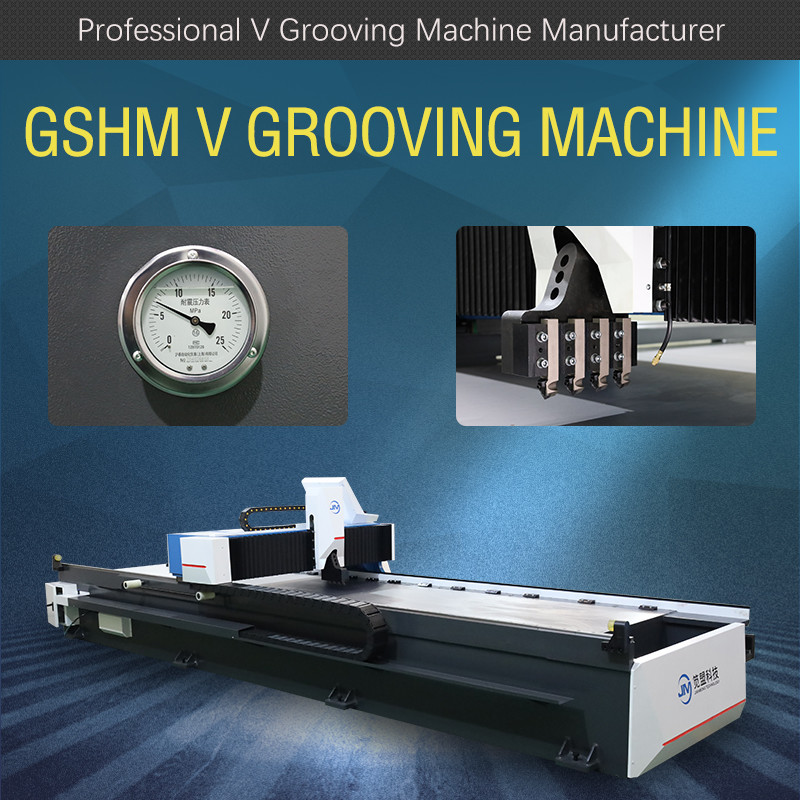

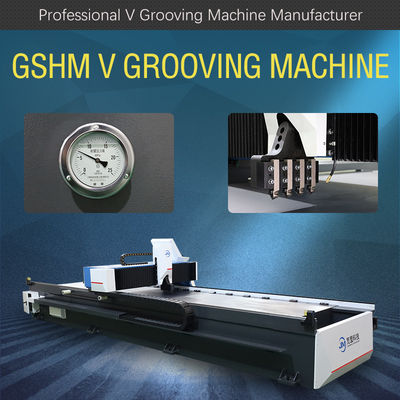

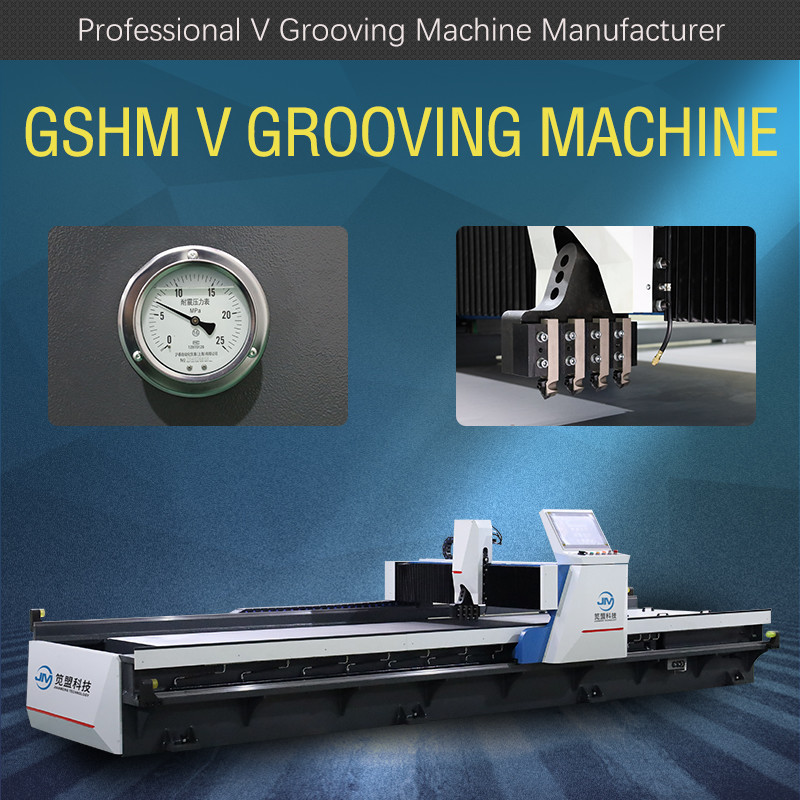

O suporte de ferramenta (b) da máquina de sulco de GSHM v é equipado com os quatro cortadores da liga para processar o sulco da V-forma, assim que a quantidade de corte é distribuída uniformemente para reduzir a deformação das peças feitas à máquina. O micro sistema de refrigeração pode ser selecionado para prolongar a vida útil da ferramenta e para reduzir os custos de gastos de fabricação; A ferramenta universal que aperta a superfície de montagem pode cumprir as exigências de aperto de várias ferramentas. A ferramenta de aço branca e a ferramenta da liga são permutáveis; O dispositivo de transferência do portador de ferramenta usa o parafuso de moedura da bola da categoria e o trilho de guia linear resistente, assim que tem a precisão alta.
| Não. | Nome | Parâmetro | Unidade | |
| 1 | Máximo Largura da folha de metal | 1250 | milímetro | |
| 2 | Máximo Comprimento da folha de metal | 4000 | milímetro | |
| 3 | Espessura do máximo (de aço inoxidável) | 5 | milímetro | |
| 4 | Mínimo Espessura da folha de metal | 0,4 | milímetro | |
| 5 | Min.distance do V da borda | 8 | milímetro | |
| 6 | Velocidade de corte máxima da linha central de X | 120 | m/min | |
| 7 | Velocidade máxima de .return da linha central de X | 120 | m/min | |
| 8 | Max.distance da linha central de Y | 1250 | milímetro | |
| 9 | Definição na linha central Y1 | 0,001 | milímetro | |
| 10 | Repetido posicionando a precisão | ±0.01 | milímetro | |
| 11 | Definição na linha central de z | 0,001 | milímetro | |
| 12 | Repetido posicionando a precisão | ±0.01 | milímetro | |
| 13 | Poder do motor | Linha central de X | 5,5 | quilowatt |
| Linha central de Y1.Y2.Z | 1,0 | |||
| 14 | Dimensão total | Comprimento | 5900 | milímetro |
| Largura | 2000 | |||
| Altura | 1550 | |||
